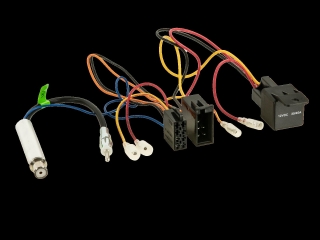

ISO Adapterkabel Ford /VAG
ISO Adapterkabel dienen zum passiven Anschluss von Nachrüstgeräten an den im Radioeinbauschacht vorhandenen Werkssteckern.
Je nach Fahrzeug und Ausstattung werden folgende Signale zur Verfügung gestellt:
12V Dauerstrom
12V Zündung
Masse
Licht
Antennenremote
Lautsprecheranschluss für Front- und Rear Lautsprecher
Bei Fahrzeugen mit abweichender Ausstattung müssen gegebenenfalls nicht vorhandene Signale an geeigneten Abgriffspunkten im Fahrzeug angeschlossen werden (Beispiel: Sicherungskasten) oder zusätzliche Adaptierungen/Interfaces verwendet werden:
CAN-Bus Interfaces
LFB-Interfaces
Soundsystemadapter
Kameraadapter
Vor dem Anschluss sind die Signale zu prüfen.
Hinweis:
Anschluss: ISO Pin 7 / Pin 4 variabel
Anschluss Antenne: ISO(f) > DIN(m) 12V Phantom 25cm
Relaisschutz für OEM S-Kontakt (Klemme 15 max. 200 mA belastbar)
Für folgende Anwendung:
Radioanschlusskabel Strom
Fahrzeuge mit Antenne phantom gespeist
Fahrzeuge mit S-Kontakt ohne CAN-Bus
Für folgende Fahrzeuge:
Audi
Audi A3 (8L) 1996 - 08-2000
Audi A4 (B5) 1996 - 11/2000
Audi A6 (4B/C5) 1997 -05/2001
Audi TT (8N) 09/1998 - 2000
Ford
Ford Galaxy 2000 - 2006*
Seat
Seat Alhambra I 2000 - 2005
Seat Arosa I 1997 - 2004
Seat Cordoba II 1999 - 2008
Seat Ibiza II/III 1999 - 2006
Seat Leon 1999 - 2006
Seat Toledo 1998 - 2004
Skoda
Skoda Fabia I 1999 - 2007
Skoda Octavia I 1997 - 2003
Skoda Superb I 2001 - 2008
VW
VW New Beetle 1997 - 2010
VW Bora 1998 - 2005
VW Caravelle 1996 - 2004
VW Caddy (9KV) 1998 - 2003
VW Golf (IV) 1997 - 2003
VW Multivan 1996 - 2004
VW Lupo (6E) 1998 - 2005
VW Passat (3B/3BG) 1998 - 2005
VW Polo (9N) 2001 - 2005
VW Sharan 2000 - 2010
VW T4 1996 - 2004
VW T5 2003 - 2010*
*Fahrzeuge mit OEM MCD/MFD Navigation, 1DIN Radio
*Fahrzeuge Ford mit MFD Navigation
Optional:
ISO Verlängerung Lautsprecher 10 cm: 1322-02
Technische Daten:
KFZ-Relais
Spulenspannung: 12 V dc
Kontaktordnung 1-poliger Wechsler
Montage Typ Frontplattenmontage
Schaltspannung DC max. 14V dc
Schaltstrom: max. 30A
