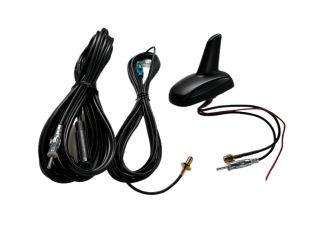

Dachantenne AM/FM GNSS(GPS/GLONASS/Galileo/Navstar)
Calearo
Bauart: Shark II
Hinweis:
NEUER ARTIKEL FÜR 15-7727055
ANSCHLUSS UND ZUBEHÖR GEÄNDERT
ZUBEHÖR OPTIONAL UNTEN ANGEFÜHRT
Empfangsarten:
AM/FM
GNNS
Montage:
Einbauort: Dach hinten
Bohrung rund: 19 mm
Bohrung quadrat: 15 mm x 15 mm
Anzugsmoment: 6,5 nm +/- 20%
Maße:
Antennenfuß: L = 117 mm / B = 76 mm / H = 62 mm
Anschluss:
AM/FM: Fakra B(f) weiß RG174 / L=250 mm
GNSS: Fakra C(f) blau RG174 / L=350 mm
Speisespannung extern: Flachstecker 6,3 mm
Frequenzbereich:
AM: 150 kHz - 1710 kHz
FM: 87,5 MHz - 108 MHz
GNSS: 1559 MHz - 1065 MHz
Zugewinn:
GNSS: 28dBi
Spannungsversorgung:
AM/FM: 12V extern / 12V Phantomspeisung
GNNS: 3V - 5V Phantomspeisung
Stromaufnahme:
AM/FM: 80 mA max
GNSS: 31 mA max
Impedanz:
AM/FM: 50 Ohm
GNSS: 50 Ohm
Stehwellenverhältnis:
GNSS: 1,7:1
Rauschzahl:
FM: 3,5 db
GNSS: 1,4 db
Polarisation:
FM: Linear-Vertikal
GNSS: rechtshändig zirkular RHCP
Optional:
Antennenkabel Kit:
Antennenkabel Kit Fakra(f) > DIN(m)/Fakra(f) FM/GPS: 15-7677825-1
AM/FM:
Antennenkabel Verlängerung Fakra B(f) > DIN(m) 500cm: 15-7581185
Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennenadapter Fakra(m) > DIN(m) passiv: 1524-01
Antennenadapter Fakra(m) > ISO(m) passiv: 1524-02
Antennenadapter Fakra(m) > DIN(m) 12V Phantom: 1524-03
Antennenadapter Fakra(m) > ISO(m) 12V Phantom: 1524-04
GNSS:
Antennenkabel Verlängerung Fakra(f) > Fakra(f) 500cm: 15-7581195
Antennenadapter SMB(m) > HSR-F GT16(f) GPS Pioneer 12cm: 15-7181113
Antennenadapter SMB(m) > GT5(f) Alpine/Kenwood GPS 12cm: 15-7581077
