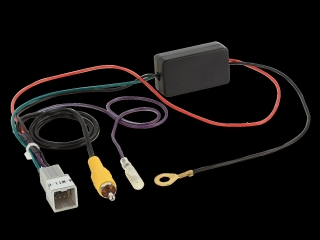

Rückfahrkamera Adapter
Rückfahrkamera Adapter werden zur Erhaltung der OEM Rückfahrkamera benötigt.
Diese ermöglichen den Anschluss einer werksseitig vorgerüsteten Kamera an ein Nachrüstgerät mit Kameraeingang.
Je nach Fahrzeug und Ausstattung stellt der Adapter das Videosignal Cinch, eine Spannungsversorgung +6V/Masse für die OEM Kamera und das +12V Rückfahrsignal zur Verfügung oder dieses muss an geeigneter Stelle im Fahrzeug angeschlossen werden.
Fahrzeuge mit einem 360° Kamerasystem oder Systeme mit beweglichen Abstandslinien können unter Umständen nicht kompatibel sein.
Vor der Installation ist die richtige Belegung des Adapters mit dem OEM Anschluss zu prüfen.
Viele Nachrüstgeräte müssen im Menü auf die Kamerafunktion eingestellt werden.
Hinweis:
+6V Speisespannung
Anschluss: 8 Pin Mitsubishi Stecker
Anschluss: OEM Rückfahrkamera > Cinch(m) gelb Kameraeingang
schwarz: Masse Klemme 30
lila/weiß: +12V Rückfahrsignalausgang
Fahrzeuge ohne +12V Rückfahrsignalbelegung im 8 Pin Stecker:
lila/weiß: +12V Rückfahrsignaleingang Rückfahrlicht
Für folgende Anwendung:
Beibehaltung der OEM Rückfahrkamera
Für folgende Fahrzeuge:
Fiat
- Fiat Fullback 2017 - 2020
Mitsubishi
- Mitsubishi ASX (GA0) 2013 - 2021
- Mitsubishi L200 2015 - 2021
- Mitsubishi Lancer (EVO X Limited Edition) 2015
- Mitsubishi Outlander (CWO) 2013 - 2021*
- Mitsubishi Pajero (4G-V80) 2013 - 2018
- Mitsubishi Shogun 2013 - 2018
*360° OEM Kamerasysteme unterstützt
