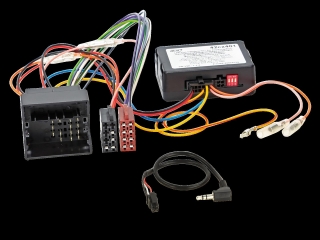

Lenkradfernbedienungsadapter Ford
Behalten Sie die originalen Lenkradfernbedienungsfunktionen beim Tausch des Werksradios gegen ein Nachrüstradio bei.
Je nach Fahrzeugausstattung sowie Funktionsumfang und Software des Nachrüstgeräts können einzelne Bedienfunktionen entfallen oder durch andere Funktionen ersetzt werden.
Vergleichen Sie die abgebildeten Stecker des Adapters mit denen in Ihrem Fahrzeug und vergewissern Sie sich, dass diese optisch und technisch passen.
Prüfen Sie bitte auch, ob eines der angegebenen originalen Werksradios in Ihrem Fahrzeug verbaut war.
Vor der Endmontage Fahrzeugfunktionen, Fahrzeugeinstellungen und Lenkradfernbedienung auf Funktion prüfen.
Hinweis:
CAN Bus
Anschluss: 40 Pin Quadlock Ford Stecker > Artikel: 42cx35
Dipschalterstellung prüfen
Fahrzeuge mit 5000C / 6000CD / 6006CD / Sony OEM Gerät
Fahrzeuge mit Audio Systems OEM Navigation mit Kartenschlitz vorne
Fahrzeuge mit CAN Bus
Strom-Kammer A:
Pin 16 +12V Zündungsstrom Klemme 15 nicht belegt
Pin 9 CAN-High blau/weiß (Farben können abweichen)
Pin 10 CAN-Low lila (Farben können abweichen)
Fahrzeuge ohne analoge Lenkradfernbedienung MQS Kammer B
Pin 6 / Pin 8 nicht belegt
Fahrzeuge ohne 7" OEM Farbnavigation mit integrierter Klimatronik
Fahrzeuge ohne CAN Bus gestützten PDC*
Diagnose LED:
blau blinken > CAN Bus Suche
blau konstant > CAN Bus aktiv
rot > +12V Zündungsstrom aktiv
Für folgende Fahrzeuge geeignet:
Ford Galaxy II (WA6) 03/2006 - 04/2010
Ford Galaxy II (WA6)05/2010 - 05/2015
Ford Kuga (DM2) 06/2008 - 12/2012*
Ford Mondeo III (B4Y/B5Y/BWY) 06/2003 - 04/2005*
Ford Mondeo III (B4Y/B5Y/BWY)05/2005 - 06/2007*
Ford Mondeo IV (BA7) 06/2007 - 10/2010*
Ford Mondeo IV (BA7) 11/2010 - 08/2014*
Ford S-Max (WA6) 06/2006 - 04/2010*
Ford S-Max (WA6) 05/2010 - 05/2015*
Folgende Signale werden zur Verfügung gestellt:
Reimportfahrzeuge oder Fahrzeuge mit abweichender Software können in Funktionen inkompatibel sein.
rosa: +12V Zündung Klemme 15 1,5A max.
orange: +12V Beleuchtung Klemme 58 0,1A max.
weiß: +12V Rückfahrsignal 1,5A max.
gelb/grün gelb/rot: Geschwindigkeitssignal
Lenkradfernbedienung
*Fahrzeuge mit PDC > Funktionsprüfung ohne OEM Gerät
*Fahrzeuge mit PDC ohne Funktion > Artikel: 42sfo011
Anschlusskabel für folgende Radiohersteller:
Multilead diverse Geräte > Artikel: 42arc100
Alpine 3,5mm Klinkenanschluss > Artikel: 42arc101
Blaupunkt 2010> 3,5mm Klinkenanschluss > Artikel: 42arc107
Blaupunkt 2010> Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
China HU Key1 / Key2 / (GND) Anschluss > Artikel: 42arc000
Clarion 3,5mm Klinkenanschluss > Artikel: 42arc104
Digital Dynamics Einkabelanschluss > Artikel: 42arc108
ESX Key1 / Key2 Anschluss > Artikel: 42arc000
JVC 3,5mm Klinkenanschluss > Artikel: 42arc104
JVC Einkabelanschluss > Artikel: 42arc105
Kenwood Einkabelanschluss > Artikel: 42arc105
Kenwood 2017> 3,5mm Klinkenanschluss > Artikel: 42arc107
Kenwood 2020> Key1 / Key2 / GND Anschluss > Artikel: 42arc000
Pioneer 3,5mm Klinkenanschluss > Artikel: 42arc107
Pioneer AVH/DMH/SPH 3,5mm Klinkenanschluss > Artikel: 42arc1072
Snooper Key1 / Key2 Anschluss > Artikel: 42arc000
Sony 3,5mm Klinkenanschluss > Artikel: 42arc107
XZent Einkabelanschluss > Artikel: 42arc108
Zenec Einkabelanschluss > Artikel: 42arc108
Allgemeine Installationshinweise:
Überprüfung:
1: Überpüfung aller Bedienfunktionen und Fahrzeugeinstellfunktionen des OEM Gerätes
2: Demontage des OEM Gerätes spannungsfrei vornehmen
3: Überprüfung aller Interfaceanschlüsse auf Richtigkeit und Durchgang spannungsfrei vornehmen
Anschluss- und Anschlussreihenfolge:
1: Einstellungen und Hardwarekonfiguration des Interfaces spannungsfrei vornehmen
2: Konfiguration des Radioanschlusskabels prüfen
3: Anschluss des Radioanschlusskabels laut Bedienungsanleitung des Nachrüstgerätes vornehmen
4: Anschluss aller weiteren Verbindungen laut Bedienungsanleitung des Nachrüstgerätes vornehmen
5: Anschluss der Gesamtinstallation am Fahrzeug mit spannungsführendem Anschluss zuletzt
6: Softwarekonfiguration des Interfaces laut Hinweisen im Artikeltext und in der BDA
7: Konfiguration des Nachrüstgerätes laut Bedienungsanleitung des Nachrüstgerätes Lenkradfernbedienung/Kamera/FSE/Antennen-Phantomspeisung und weitere
8: Funktionsprobe Lenkradfernbedienung und Fahrzeug
Änderungen der Hardwarekonfiguration des Interfaces und des Radioanschlusskabels:
1: Änderungen spannungsfrei durchführen
2: Anschluss nach Änderung siehe oben 5 bis 8
Bei Fehlfunktion des Interfaces oder des Fahrzeugs:
1: Rückrüstung auf das OEM Gerät
2: OEM Gerät bedienen
3: CAN Bus-Ruhe herstellen
4: Überprüfung der Hardwarekonfiguration des Interfaces
5: Anschluss nach CAN Bus-Ruhe siehe oben 5 bis 8
Im Hinweistext oder der Bedienungsanleitung angegebene Anschlüsse, Anschlussänderungen, Alternativanschlüsse, Anschlüsse loser Kabel oder Anschlusserweiterungen loser Kabel dienen ausschließlich der Orientierung und zur Information für geschultes Fachpersonal.
Weitere Anschlüsse, Änderungen der Kabelkonfiguration des Kabelbaums oder Verwendung von Alternativanschlüssen oder Anschlusserweiterungen:
1: Anschlüsse und Änderungen sind ausschließlich durch geschultes Fachpersonal durchzuführen
2: Anschlüsse und Änderungen sind vor Anschluss auf eventuelle Herstellerfreigaben oder auf durch die Änderungen eventuell betroffene Herstellergarantiebedingungen zu prüfen
3: Anschlüsse und Änderungen sind vor Anschluss durch Messen und durch den Abgleich anhand des Kabelbelegungsplans des Fahrzeugs auf Funktion und Richtigkeit zu prüfen
4: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Funktion
5: Anschlüsse und Änderungen erfolgen eigenverantwortlich ohne Garantie auf Schäden am Fahrzeug, dem Nachrüstgerät oder dem Interface
6: Änderungen am vorkonfektionierten Kabelbaum können zum Erlöschen der Garantie des Produktes führen
