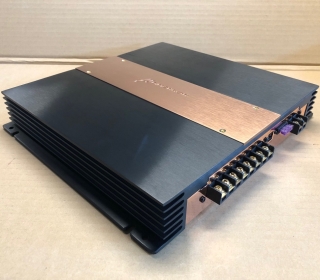

Neuwertiges Ausstellungsstück im einwandfreien Zustand.
Auslaufmodell
Schaltung
100% POWER MOSFETs getriebenes hocheffizientes Schaltnetzteil und SEPP-Ausgangsstufe mit echten Darlington-Transistoren.
Pulsbreitenmodulierte Stromversorgung
Die PWM-Netzteile in diesen Verstärkern sind sowohl hocheffizient als auch rauscharm. Da leistungsstarke Leistungs-MOSFETs und PHOTO ISOLATED: Technologie verwendet werden. Das Ausgangssignal ist sehr sauber, da das Rauschen und die Verzerrungen der Stromversorgung sehr gering sind.
Design der Audiostufe
Hervorragende Rauschunterdrückung für die Spannungsverstärkungsstufe aufgrund der Verwendung eines konstantstromgesteuerten Differenzverstärkers. Eine Schaltung mit geringer negativer Rückkopplung reduziert die Gesamtverzerrung und verringert die schädlichen Oberwellen erheblich.
Schutzschaltungen
Jeder Verstärker verfügt über eine 4-Wege-Schutzschaltung, die den Verstärker vor Schäden schützt, wenn die Lautsprecherausgänge kurzgeschlossen werden, eine Gleichspannung an den Lautsprechern anliegt, eine Überspannung am Batterieeingang anliegt oder der Verstärker überhitzt wird. Wenn die LED-Anzeige auf der Vorderseite von grün auf ROT wechselt, ist die Schutzschaltung aktiviert und der Verstärker wird automatisch zurückgesetzt, nachdem er sich unter Überhitzungsbedingungen abgekühlt hat, oder manuell zurückgesetzt, indem er einfach aus- und wieder eingeschaltet wird.
MIL Spec Leiterplatte
Die Komponenten werden alle von Hand auf einer FR4-Glasfaserplatine montiert. Dadurch wird sichergestellt, dass alle hochstromführenden Leiterbahnen eine gleichmäßig kontrollierte Größe haben. Die P.C.-Platten sind
- Ausgangsleistung @ 4 Ohm 50W X4
- Ausgangsleistung @ 2 Ohm 75W X4
- Gebrückter Ausgang @ 8 Ohm 80W X2
- Gebrückter Ausgang @ 4 Ohm 150W X2
- Klirrfaktor (80KLPF) 0. 05%
- Frequenzgang 5Hz-50KHz(-1dB)
- S/N-Verhältnis (IHF-A) 90dB
- Stereo-Trennung 55dB
- Eingangsempfindlichkeit 200mV-4V
- Dämpfungsfaktor >200
- Eingangsimpedanz 20K Ohm
- Steuerstrom 1A
- Fernspannung 7-14V
- Fernstrom <1mA
- Frequenzweiche Hochpaß 50-200Hz/12dB oct Tiefpaß 50-200Hz/12dB oct
- Frequenzweichenverstärkung 0dB
- Abmessungen (B X H X T) 260 x 46 x292mm
- Gewicht 3kg
